裝配式熱電偶
- WR系列裝配熱電偶是一種工業現場常用的溫度測量傳感器，根據電偶的熱電效應，，兩個不同導體（兩根不同材質的偶絲）組成回路，測量端與冷端在溫度變化時會產生熱電勢，此時將
- 咨詢熱線：
-
產品詳情
WR系列裝配式熱電偶是一種工業現場常用的溫度測量傳感器，根據電偶的熱電效應，，兩個不同導體（兩根不同材質的偶絲）組成回路，測量端與冷端在溫度變化時會產生熱電勢，此時將mV信號傳送給顯示儀表、記錄儀和數字調節儀二次儀表，用于溫度的測量顯示與控制等用途。

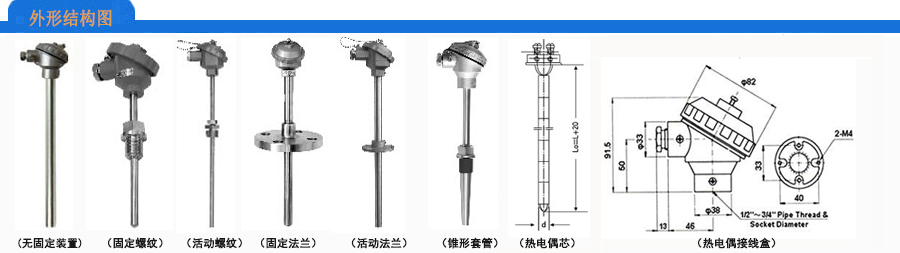

裝配式熱電偶是采用兩根不同材質的偶絲作為測量原件，根據溫度范圍不同兩根偶絲的材質不同，也就是對應不同的分度號。熱電偶根據應用場合的不同有不同外形的不同種類，但是大體都是由偶絲、保護套管、安裝固定裝置和接線盒組成。
技術參數：
分度號： K、N、E、J、T、S、R、B
允差范圍：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
溫度范圍表：
熱電偶選型表：
裝配式熱電偶是采用兩根不同材質的偶絲作為測量原件，根據溫度范圍不同兩根偶絲的材質不同，也就是對應不同的分度號。熱電偶根據應用場合的不同有不同外形的不同種類，但是大體都是由偶絲、保護套管、安裝固定裝置和接線盒組成。
技術參數：
分度號： K、N、E、J、T、S、R、B
允差范圍：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
溫度范圍表：
| 型 號 | 分度號 | 材 質 | 溫度范圍（℃） |
| WRN | K | 鎳鉻-鎳硅 | -200~1100 |
| WRM | N | 鎳鉻硅-鎳硅 | -200~1300 |
| WRE | E | 鎳鉻-銅鎳 | -40~800 |
| WRF | J | 鐵-銅鎳 | -200~750 |
| WRC | T | 銅-銅鎳 | -200~350 |
| WRP | S | 鉑銠10-鉑 | 0~1600 |
| WRQ | R | 鉑銠13-鉑 | 0~1600 |
| WRR | B | 鉑銠30-鉑銠6 | 0~1800 |
| WRW | WRe3/25 | 鎢錸 | 0~2300 |
| W | 溫度儀表 |
| R | 熱電偶 |
| 代 碼 | 分度號 |
|
N M E F C P Q R W |
K型（鎳鉻-鎳硅） N型（鎳鉻硅-鎳硅） E型（鎳鉻-銅鎳） J型（鐵-銅鎳） T型（銅-銅鎳） S型（鉑銠10-鉑） R型（鉑銠13-鉑） B型（鉑銠30-鉑銠6） WRe3/25（鎢錸） |
| 代 碼 | 熱電偶對數 |
|
無 2 |
單支 雙支 |
| 代 碼 | 安裝固定裝置 |
|
1 2 3 4 5 |
無固定裝置 固定螺紋 活動螺紋 固定法蘭 活動法蘭 |
| 代 碼 | 接線盒形式 |
|
3 4 X |
防水接線盒 防爆接線盒 插座式 |
| 代 碼 | 保護管直徑 |
|
0 1 2 T |
Φ16 Φ20 Φ25 其它要求訂貨時說明 |
| 代 碼 | 內芯結構 |
|
無 K |
普通型 鎧裝型 |
| 代 碼 | 總長：□□□mm（數字標注） |
| 代 碼 | 插深：□□□mm（數字標注） |
| 代 碼 | 電氣接口 |
|
M N G |
M20*1.5 NPT1/2 G1/2 |
| 代 碼 | 保護管材質 |
|
01 03 06 G2 G3 G9 R T |
1Cr19Ni9Ti 304 316 GH2520 GH3030 GH3039 剛玉管（S、R、B） 其它材質訂貨時說明 |
