電容式液位計
- YK-LH301電容式液位計采用射頻技術和微機技術，也叫射頻電容液位計，適用于帶壓容器中帶壓導電、非導電液體（固體）的液位（物位）測量。采用兩線制的方式供電，輸出4-20mA并疊加
- 咨詢熱線：
-
產品詳情
YK-LH301電容式液位計采用射頻技術和微機技術，也叫射頻電容液位計，適用于帶壓容器中帶壓導電、非導電液體（固體）的液位（物位）測量。采用兩線制的方式供電，輸出4-20mA并疊加HART數字信號，同時可以就地顯示液位。采用傳感器信號的兩線制隔離轉換技術，使4～20mA隔離信號輸出與現場的模擬信號、地線等隔離。
工作原理：
電容式液位計電極安裝在容器中時構成了一個電容器，電極 的金屬棒（測量電極）作為電容器的一個極板，容器_:（注： 若容器壁為絕緣材料，則應伸入另一個電極，稱之為參考電 極）作為電容器的另一個極板，當物位上升時，平常包圍在兩 個極板間的空氣或其它氣體由具有與其不同介電常數，當被測物料取代極板間介電性的變化而引起電容量發生改變，射頻電 容物位計通過射頻電路檢測到這種電容變化量并轉換成線性電 流輸出。一般過程介質的相對介電常數應在1. 5以上。
產品特點：
1.單電極適用于：被測介質的設備為金屬容器，導電性良好的介質。
2.纜式雙電極適用于：被測介質的設備為非金屬容器，導電性良好的介質或長度大于3m的電極。
3.帶壓容器中導電介質液位測量：各種酸、堿、鹽：98％H2SO4,濃H3PO4,濃HCL，NaOH等
4.非導電液體的液位測量：油類，溶劑, CO2等
5.固體測量：粉煤灰，水泥。
6高壓容器：液氨：zui大工作壓力：32Mpa
8.可以在現場用三按鍵調節零點、滿度、阻尼時間、數據恢復等功能；替代手操器。
技術參數：
測量范圍：桿式 0～3500mm；纜式 2～50m范圍內任意選用
輸出信號：4～20mA；4～20mA疊加HART數字信號
精 確 度：±0.5%F.S（被測介質為結晶、結垢或粘度很高時對測量精度有一定影響。）
供電方式: 24VDC
探頭材質: 不銹鋼、聚四氟乙烯

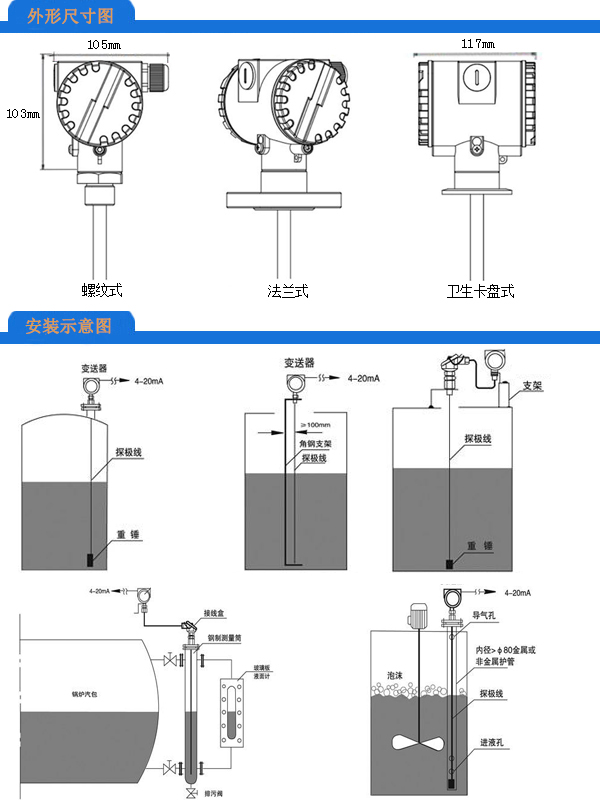

連接方式:M27*2；M20*1.5；3/4″；法蘭連接（提供法蘭口徑及法蘭標準）
工作溫度: -70～200℃（PTFE電極）
工作壓力:1.0～32MPa
環境溫度:-40～80℃
電容式液位計選型表：
工作原理：
電容式液位計電極安裝在容器中時構成了一個電容器，電極 的金屬棒（測量電極）作為電容器的一個極板，容器_:（注： 若容器壁為絕緣材料，則應伸入另一個電極，稱之為參考電 極）作為電容器的另一個極板，當物位上升時，平常包圍在兩 個極板間的空氣或其它氣體由具有與其不同介電常數，當被測物料取代極板間介電性的變化而引起電容量發生改變，射頻電 容物位計通過射頻電路檢測到這種電容變化量并轉換成線性電 流輸出。一般過程介質的相對介電常數應在1. 5以上。
產品特點：
1.單電極適用于：被測介質的設備為金屬容器，導電性良好的介質。
2.纜式雙電極適用于：被測介質的設備為非金屬容器，導電性良好的介質或長度大于3m的電極。
3.帶壓容器中導電介質液位測量：各種酸、堿、鹽：98％H2SO4,濃H3PO4,濃HCL，NaOH等
4.非導電液體的液位測量：油類，溶劑, CO2等
5.固體測量：粉煤灰，水泥。
6高壓容器：液氨：zui大工作壓力：32Mpa
8.可以在現場用三按鍵調節零點、滿度、阻尼時間、數據恢復等功能；替代手操器。
技術參數：
測量范圍：桿式 0～3500mm；纜式 2～50m范圍內任意選用
輸出信號：4～20mA；4～20mA疊加HART數字信號
精 確 度：±0.5%F.S（被測介質為結晶、結垢或粘度很高時對測量精度有一定影響。）
供電方式: 24VDC
探頭材質: 不銹鋼、聚四氟乙烯
連接方式:M27*2；M20*1.5；3/4″；法蘭連接（提供法蘭口徑及法蘭標準）
工作溫度: -70～200℃（PTFE電極）
工作壓力:1.0～32MPa
環境溫度:-40～80℃
電容式液位計選型表：
| YK-LH30 | 電容式物位計 |
| 代 碼 | 電極形式 |
|
1 2 3 4 |
桿式 纜式 雙纜（容器壁絕緣選擇雙電極） 外接筒式 |
| 代 碼 | 輸出信號 |
|
S H |
4~20mA 4~20mA+HART協議 |
| 代 碼 | 安裝方式 |
|
L F MF |
螺紋（標注螺紋規格） 法蘭（標注法蘭規格） 卡盤（衛生型，標注卡盤直徑） |
| 代 碼 | 壓力等級 |
|
1 2 3 4 |
PN1.0 PN2.5 PN4.0 PN6.3 |
| 測量范圍 | □□□mm |
