直桿式液位變送器
- YK-LH502直桿式液位變送器是基于所測液體靜壓與該液體的高度成比例關系的原理，采用高性能的擴散硅壓力傳感器作為測量元件，經過高可靠性的放大處理電路及溫度補償，將被測
- 咨詢熱線：
-
產品詳情
YK-LH502直桿式液位變送器是基于所測液體靜壓與該液體的高度成比例關系的原理，采用高性能的擴散硅壓力傳感器作為測量元件，經過高可靠性的放大處理電路及溫度補償，將被測介質的表壓轉換為標準的電流信號。本產品體積小巧，使用安裝方便，直接投入水中即可測量出變送器末端到液面的液位高度。
工作原理：
當液位變送器投入到被測液體底部，傳感器受到液面的壓力公式為;P=ρ.g.H+P0
式中：ρ：被測液體的密度
g：重力常數
P0:液面上的大氣壓
H：變送器投入液體的液位高度
通過液位變送器的不銹鋼導壓護套管將被測液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓P0與傳感器相連，以抵消傳感器背面的P0，使傳感器測得的壓力為：ρ.g.H，顯然通過測量壓力P，可以得出液位的高度。
根據測量結果為靜壓原理，因此投入式液位計適用于不帶壓的敞口容器、水池、槽等。
技術參數：
測量范圍：桿式 0～3500mm；纜式 0～35m范圍內任意選用
輸出信號：4～20mA；4～20mA疊加HART數字信號
精 確 度：±0.5%F.S
供電方式: 24VDC
探頭材質: 不銹鋼、聚四氟乙烯

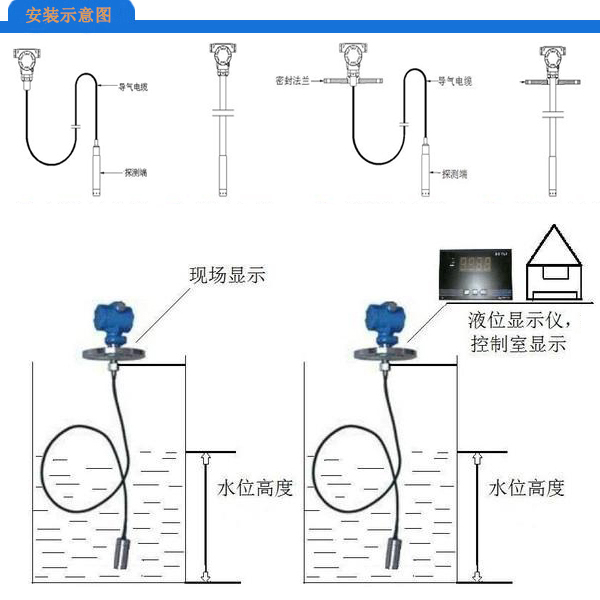

連接方式:支架安裝、法蘭安裝
環境溫度:-40～80℃
投入式液位計選型表：
工作原理：
當液位變送器投入到被測液體底部，傳感器受到液面的壓力公式為;P=ρ.g.H+P0
式中：ρ：被測液體的密度
g：重力常數
P0:液面上的大氣壓
H：變送器投入液體的液位高度
通過液位變送器的不銹鋼導壓護套管將被測液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓P0與傳感器相連，以抵消傳感器背面的P0，使傳感器測得的壓力為：ρ.g.H，顯然通過測量壓力P，可以得出液位的高度。
根據測量結果為靜壓原理，因此投入式液位計適用于不帶壓的敞口容器、水池、槽等。
技術參數：
測量范圍：桿式 0～3500mm；纜式 0～35m范圍內任意選用
輸出信號：4～20mA；4～20mA疊加HART數字信號
精 確 度：±0.5%F.S
供電方式: 24VDC
探頭材質: 不銹鋼、聚四氟乙烯
連接方式:支架安裝、法蘭安裝
環境溫度:-40～80℃
投入式液位計選型表：
| YK-LH50 | 投入式液位計 |
| 代 碼 | 電極形式 |
|
1 2 3 |
纜式 桿式 導壓式（采用不銹鋼鎧裝管引壓，傳感器在上部，適用高溫介質或腐蝕性介質） |
| 代 碼 | 輸出信號 |
|
S H |
4~20mA 4~20mA+HART協議 |
| 代 碼 | 安裝方式 |
|
L F |
螺紋或支架 法蘭（標注法蘭規格） |
| 代 碼 | 傳感器連接材質 |
|
11 12 21 22 |
丁晴橡膠與聚氯乙烯復合物（普通電纜外套材質） 外套聚四氟乙烯（PP或四氟法蘭） 不銹鋼導壓桿 聚四氟乙烯導壓桿 |
| 測量范圍 | □□□mm |
| 介質密度 | □□□g/cm3 |
