產品詳情
YK-UYCKj精巧型音叉開關是一種物位開關，用于各種料倉及料罐內料位的定點報警或控制。幾乎適用于所有的液體介質，同時也適用于測量能自由流動的中等密度的固體粉末或顆粒。由于開關無活動部件，因此無需維護和調整，使用簡單方便，廣泛應用在冶金、建材、化工、輕工、糧食等行業。
工作原理：
音叉液位開關由發訊叉體和放大器組成，是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。
典型應用對象：
◆自來水、礦泉水 、汽柴油 ◆可產生氣體的液體
◆紙漿、膠水、染料 、化工 ◆啤酒、啤酒發酵劑、飲料
◆廢水、泥漿、酸、堿溶液 ◆流動性好的固體粉料、小顆粒
技術參數：
1、電源供電：24VDC、220VAC
2、功耗：0.25W
3、輸出：24VDC/4A
4、 介質溫度范圍：-20℃～80℃
5、 環境溫度：-20℃～60℃
6、 環境濕度：≤95%RH
7、 被測介質：液體、粉末或顆粒狀固體
8、 被測介質密度：固體≥0.1g/cm3；液體≥0.7g/cm3
9、 被測固體顆粒尺寸：≤10mm
10、zui大液體粘度：＜1000mm2/S
11、被測介質安息角：≥200
12、壓力范圍：≤1MPa
13、殼體和叉體材料：1Cr18Ni9Ti
14、外殼防護等級：IP65
15、連接方式：G1 3／4螺紋；法蘭（用戶選定）

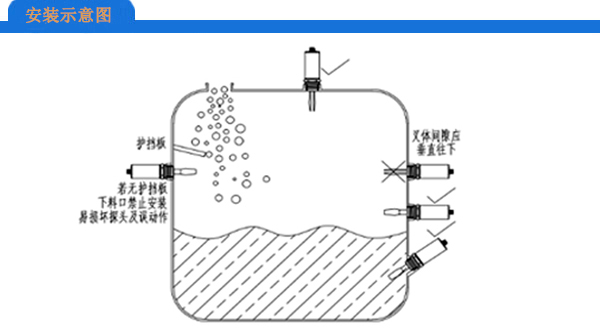

1、正確安裝方式：
A.頂部安裝，探頭垂直向下，可安裝在頂部（遠離進料口）的任何位置；
B.橫向安裝，探頭向下傾斜15-20度，以減少物料的沖擊及掛料現象的發生；
C.橫向安裝，探頭向下傾斜15-20度，料位開關上方有擋板（長度約為10″(250mm),寬度約為8″ (200mm)），可防止物料在料位開關周圍的不當堆積，并可降低物料對于料位開關的沖擊；
D.安裝于卸料斗內，料位開關螺牙底端與桶壁之間的zui大距離不超過2.4″(60mm)，可避免因物
料的不當堆積而發生誤報警的情況。
2、不正確的安裝：
A.水平安裝在填充壁或進料口下方；
B.安裝角度不正確（探頭的表面因承受進料和卸料的高負荷壓力而容易出現故障）；
C.料位開關螺牙底端與桶壁之間的距離超過2.4″(60mm)，料位開關將無法正常工作。
音叉液位開關選型表：
工作原理：
音叉液位開關由發訊叉體和放大器組成，是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。
典型應用對象：
◆自來水、礦泉水 、汽柴油 ◆可產生氣體的液體
◆紙漿、膠水、染料 、化工 ◆啤酒、啤酒發酵劑、飲料
◆廢水、泥漿、酸、堿溶液 ◆流動性好的固體粉料、小顆粒
技術參數：
1、電源供電：24VDC、220VAC
2、功耗：0.25W
3、輸出：24VDC/4A
4、 介質溫度范圍：-20℃～80℃
5、 環境溫度：-20℃～60℃
6、 環境濕度：≤95%RH
7、 被測介質：液體、粉末或顆粒狀固體
8、 被測介質密度：固體≥0.1g/cm3；液體≥0.7g/cm3
9、 被測固體顆粒尺寸：≤10mm
10、zui大液體粘度：＜1000mm2/S
11、被測介質安息角：≥200
12、壓力范圍：≤1MPa
13、殼體和叉體材料：1Cr18Ni9Ti
14、外殼防護等級：IP65
15、連接方式：G1 3／4螺紋；法蘭（用戶選定）
1、正確安裝方式：
A.頂部安裝，探頭垂直向下，可安裝在頂部（遠離進料口）的任何位置；
B.橫向安裝，探頭向下傾斜15-20度，以減少物料的沖擊及掛料現象的發生；
C.橫向安裝，探頭向下傾斜15-20度，料位開關上方有擋板（長度約為10″(250mm),寬度約為8″ (200mm)），可防止物料在料位開關周圍的不當堆積，并可降低物料對于料位開關的沖擊；
D.安裝于卸料斗內，料位開關螺牙底端與桶壁之間的zui大距離不超過2.4″(60mm)，可避免因物
料的不當堆積而發生誤報警的情況。
2、不正確的安裝：
A.水平安裝在填充壁或進料口下方；
B.安裝角度不正確（探頭的表面因承受進料和卸料的高負荷壓力而容易出現故障）；
C.料位開關螺牙底端與桶壁之間的距離超過2.4″(60mm)，料位開關將無法正常工作。
音叉液位開關選型表：
| YK-UYCK | 音叉液位開關 |
| 代 碼 | 儀表形式 |
|
01 02 |
普通型 精巧型 |
| 代 碼 | 安裝方式 |
|
C D |
側裝式 頂裝插入式 |
| 代 碼 | 測量介質 |
|
Y G |
液體 固體 |
| 代 碼 | 連接方式 |
|
L F |
螺紋 法蘭 |
| 代 碼 | 供電方式 |
|
D A |
24VDC 220VAC |
| B | 防爆 |
| 探桿長度 | □□□mm |
